FB 防尘圈

性能及用途

FB 型防尘是由金属外壳与聚氨酯组合而成。通过沟槽与金属圈外径的过盈配合，可将防尘圈可靠地装在轴向开式沟槽中，用来防止粉尘、污物、沙粒、金属屑等杂质进入密封系统。FB防尘圈具有耐磨性强、刮除效果好、压缩永久变形小、耐外部机械冲击的特点，适合应用于挖掘机油缸和装载机油缸。

优点

--对污物的刮除效果极佳
--节省安装空间
--由于采用金属压配方式安装，在沟槽中稳固性好
--耐磨损，压缩永久变形小

材料

标准用途
防尘圈：聚氨酯  材料代码：P903
金属壳体：非合金钢

技术数据

标准 FB 防尘圈适用于液压缸和阀
速度：≤2m/s
温度：-35℃ to +100℃
介质：液压油、乳化液、水
重要提示：以上数据极限值，不可同时使用。例如：最大工作压力取决于材料类型、压力、温度、间隙等。在实际使用中由于工作参数的相互影响，最大值设定的相应要低。

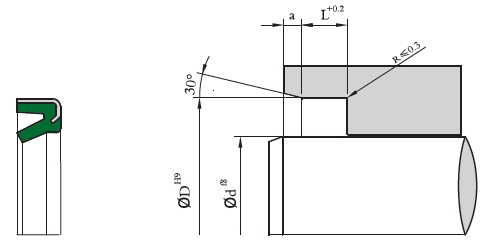

安装

沟槽：开放式
FB防尘外径稍大，可保证安装后在沟槽中形成可靠的紧配合；为了避免密封件损坏，安装时密封件不要通过部件锐边并防止与安装工具锐角接触。

订货示例

FB 防尘圈
系列号： FB    活塞杆直径： d=100mm
订货号：FB100114P903
FB：系列号
100：活塞杆直径
114：沟槽直径
P903：材料代码

FB 防尘圈
d	D	L	a	订货号	注
25	35	7	1	FB025035-P903	○
30	42	7	1	FB030042-P903	●
40	50	7	1	FB040050-P903	○
40	52	7	1	FB040052-P903	●
45	57	7	1	FB045057-P903	●
50	62	7	1	FB050062-P903	●
55	69	8	1.5	FB055069-P903	●
60	74	8	1.5	FB060074-P903	●
63	77	8	1.5	FB063077-P903	●
65	79	8	1.5	FB065079-P903	●
70	84	8	1.5	FB070084-P903	●
75	89	8	1.5	FB075089-P903	●
80	94	8	1.5	FB080094-P903	●
85	99	8	1.5	FB085099-P903	○
85	100	8	1.5	FB085100-P903	●
90	104	8	1.5	FB090104-P903	●
90	110	10	1.5	FB090110-P903	●
95	110	8	1.5	FB095110-P903	●
100	114	8	1.5	FB100114-P903	●
105	121	9	2	FB105121-P903	○
110	126	9	2	FB110126-P903	○
115	131	9	2	FB115131-P903	○
120	136	9	2	FB120136-P903	○
130	146	9	2	FB130146-P903	○
140	160	10	2	FB140160-P903	○
160	180	10	2	FB160180-P903	○
注:  1. “●” 有模具在制品； 2. “○” 无模具，可定制模具。  如有特殊材质要求或更多尺寸要求请联系我们。
