FN 防尘圈
FN 防尘圈
性能及用途FN 型防尘是一种双唇口的聚氨酯防尘圈。防尘唇口的特殊设计，使得它在活塞杆静止和往复运动期间，它能有效防止灰尘、污物、沙粒及金属屑进入密封系统，避免油缸内密封圈、导向环和其他密封元件异常磨损，延长密封件的使用寿命，面向介质的密封唇口在低压下具有一定的密封作用，减少了剩余油膜。此防尘与GS阶梯封联合使用，密封效果良好。
优点
--刮尘效果好
--耐磨损，使用寿命长
--能保持剩余的油膜
--标准元件，用于标准的安装沟槽
材料
标准用途
材料：聚氨酯 材料代码： P903
技术数据
标准FN 防尘圈适用于液压缸和气缸的轴向操纵杆、柱塞、活塞杆
速度：往复运动≤1m/s
温度：-30℃ to +110℃
介质：液压油、乳化液、水
重要提示：以上数据极限值，不可同时使用。例如：最大工作压力取决于材料类型、压力、温度、间隙等。在实际使用中由于工作参数的相互影响，最大值设定的相应要低。
安装
沟槽：封闭式
为了避免密封件损坏，安装时密封件不要通过部件锐边并防止与安装工具锐角接触；防尘唇最好露出壳体外，便于清除污物。
订货示例
FN 防尘圈
系列号：FN 活塞杆直径： d=100mm
订货号： FN100110P903
FN：系列号
100：活塞杆直径
110：沟槽直径
P903：材料代码

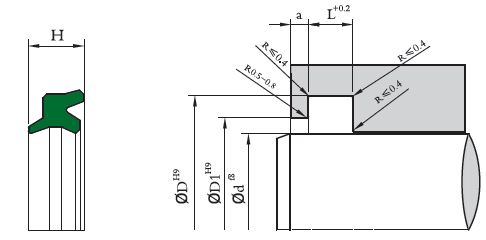

| FN 防尘圈 | |||||||
 |
|||||||
| d | D | D1 | L | H | a | 订货号 | 注 |
| 16 | 24 | 20.3 | 5 | 6 | 2 | FN016024 | ● |
| 18 | 26 | 22.3 | 5 | 6 | 2 | FN018026 | ● |
| 20 | 28 | 24.3 | 5 | 6 | 2 | FN020028 | ● |
| 22 | 30 | 26.3 | 5 | 6 | 2 | FN022030 | ● |
| 25 | 33 | 29.3 | 5 | 6 | 2 | FN025033 | ● |
| 28 | 36 | 32.3 | 5 | 6 | 2 | FN028036 | ● |
| 30 | 38 | 34 | 6 | 6.5 | 2 | FN030038 | ● |
| 32 | 40 | 36 | 6 | 6.5 | 2 | FN032040 | ● |
| 35 | 43 | 39 | 6 | 6.5 | 2 | FN035043 | ● |
| 36 | 44 | 40 | 6 | 6.5 | 2 | FN036044 | ● |
| 40 | 48 | 44 | 6 | 6.5 | 2 | FN040048 | ● |
| 45 | 53 | 49 | 6 | 6.5 | 2 | FN045053 | ● |
| *50 | 58 | 54 | 6 | 6.5 | 2 | FN050058 | ● |
| 53 | 61 | 57 | 6 | 6.5 | 2 | FN053061 | ○ |
| 55 | 63 | 59 | 6 | 6.5 | 2 | FN055063 | ● |
| *56 | 64 | 60 | 6 | 6.5 | 2 | FN056064 | ● |
| 60 | 68 | 64 | 6 | 6.5 | 2 | FN060068 | ● |
| 63 | 71 | 67 | 6 | 6.5 | 2 | FN063071 | ● |
| *65 | 73 | 69 | 6 | 6.5 | 2 | FN065073 | ● |
| 67 | 75 | 71 | 6 | 6.5 | 2 | FN067075 | ○ |
| 70 | 80 | 75 | 7 | 8 | 3 | FN070080 | ● |
| 75 | 85 | 80 | 7 | 8 | 3 | FN075085 | ● |
| 80 | 90 | 85 | 7 | 8 | 3 | FN080090 | ● |
| 85 | 95 | 90 | 7 | 8 | 3 | FN085095 | ● |
| 90 | 100 | 95 | 7 | 8 | 3 | FN090100 | ● |
| 95 | 105 | 100 | 7 | 8 | 3 | FN095105 | ○ |
| *100 | 110 | 105 | 7 | 8 | 3 | FN100110 | ● |
| 105 | 115 | 110 | 7 | 8 | 3 | FN105115 | ● |
| 106 | 116 | 111 | 7 | 8 | 3 | FN106116 | ○ |
| 110 | 120 | 115 | 7 | 8 | 3 | FN110120 | ● |
| 112 | 122 | 117 | 7 | 8 | 3 | FN112122 | ○ |
| 115 | 125 | 120 | 7 | 8 | 3 | FN115125 | ○ |
| 118 | 128 | 123 | 7 | 8 | 3 | FN118128 | ○ |
| 120 | 130 | 125 | 7 | 8 | 3 | FN120130 | ● |
| 125 | 138 | 132 | 8 | 9.5 | 3 | FN125138 | ● |
| 130 | 143 | 137 | 8 | 9.5 | 3 | FN130143 | ● |
| 132 | 145 | 139 | 8 | 9.5 | 3 | FN132145 | ○ |
| 140 | 153 | 147 | 8 | 9.5 | 3 | FN140153 | ● |
| 145 | 158 | 152 | 8 | 9.5 | 3 | FN145158 | ○ |
| 150 | 163 | 157 | 8 | 9.5 | 3 | FN150163 | ● |
| *160 | 173 | 167 | 8 | 9.5 | 3 | FN160173 | ● |
| 165 | 178 | 172 | 8 | 9.5 | 3 | FN165178 | ○ |
| 170 | 185 | 178 | 12 | 14 | 5 | FN170185 | ● |
| 175 | 188 | 182 | 8 | 9.5 | 3 | FN175188 | ○ |
| *180 | 193 | 187 | 8 | 9.5 | 3 | FN180193 | ● |
| 200 | 213 | 207 | 8 | 9.5 | 3 | FN200213 | ● |
| 205 | 218 | 212 | 8 | 9.5 | 3 | FN205218 | ○ |
| 210 | 223 | 217 | 8 | 9.5 | 3 | FN210223 | ○ |
| 220 | 233 | 227 | 8 | 9.5 | 3 | FN220233 | ○ |
| 240 | 256 | 248 | 11 | 13 | 4 | FN240256 | ○ |
|
注: 1. “●” 有模具在制品； 2. “○” 无模具可提供车削加工制品； 3. ” *” 可提供防水型防尘。 如有特殊材质要求或更多尺寸要求请联系我们。 |
|||||||
