FE 防尘圈
FE 防尘圈
性能及用途FE 型防尘是一种单作用的聚氨酯防尘圈，在活塞杆静止和往复运动期间，它能有效防止灰尘、污物、沙粒及金属屑进入密封系统，避免油缸内密封圈、导向环和其他密封元件异常磨损，延长密封件的使用寿命，同时能有效防止污物通过防尘圈背部侵入密封系统。
优点
--沟槽设计简单
--刮尘效果良好，耐磨损
--在沟槽中无倾斜和扭转
--安装简单
材料
标准用途
材料： 聚氨酯 材料代码： P903
技术数据
标准FE 防尘圈适用于液压缸和气缸的轴向操纵杆、柱塞、活塞杆
速度：往复运动≤1m/s
温度：-30℃ to +110℃
介质： 液压油、乳化液、水
重要提示：以上数据极限值，不可同时使用。例如：最大工作压力取决于材料类型、压力、温度、间隙等。在实际使用中由于工作参数的相互影响，最大值设定的相应要低。

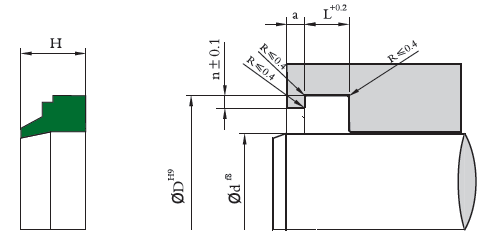

安装
沟槽：封闭式
为了避免密封件损坏，安装时密封件不要通过部件锐边并防止与安装工具锐角接触；防尘唇最好露出壳体外，便于清除污物。
订货示例
FE 防尘圈
系列号： FE 活塞杆直径： d=100mm
订货号： FE100108P903
FE：系列号
10：活塞杆直径
108： 沟槽直径
P903： 材料代码
| FE 防尘圈 | |||||||
 |
|||||||
| d | D | L | H | n | a | 订货号 | 注 |
| 10 | 16 | 2.6 | 5 | 1 | 1 | FE010016 | ○ |
| 10 | 18 | 4 | 7 | 1 | 1 | FE010018 | ○ |
| 12 | 18 | 2.6 | 5 | 1 | 1 | FE012018 | ○ |
| 12 | 20 | 4 | 7 | 1 | 1 | FE012020 | ○ |
| 14 | 20 | 3.1 | 5 | 1 | 1 | FE014020 | ● |
| 14 | 22 | 4 | 7 | 1 | 1 | FE014022 | ○ |
| 15 | 23 | 4 | 7 | 1 | 1 | FE015023 | ○ |
| 16 | 22 | 3.1 | 5 | 1 | 1 | FE016022 | ○ |
| 16 | 24 | 4 | 7 | 1 | 1 | FE016024 | ○ |
| 17 | 25 | 4 | 7 | 1 | 1 | FE017025 | ○ |
| 18 | 24 | 3.1 | 5 | 1 | 1 | FE018024 | ○ |
| 18 | 26 | 4 | 7 | 1 | 1 | FE018026 | ○ |
| 20 | 26 | 3.1 | 5 | 1 | 1 | FE020026 | ○ |
| 20 | 28 | 4 | 7 | 1 | 1 | FE020028 | ○ |
| 22 | 30 | 4 | 7 | 1 | 1 | FE022030 | ● |
| 23 | 31 | 4 | 7 | 1 | 1 | FE023031 | ○ |
| 24 | 32 | 4 | 7 | 1 | 1 | FE024032 | ○ |
| 25 | 33 | 4 | 7 | 1 | 1 | FE025033 | ● |
| 26 | 34 | 4 | 7 | 1 | 1 | FE026034 | ○ |
| 28 | 36 | 4 | 7 | 1 | 1 | FE028036 | ● |
| 30 | 36 | 4 | 7 | 1 | 1 | FE030036 | ○ |
| 30 | 38 | 4 | 7 | 1 | 1 | FE030038 | ● |
| 32 | 40 | 4 | 7 | 1 | 1 | FE032040 | ○ |
| 33 | 41 | 4 | 7 | 1 | 1 | FE033041 | ○ |
| 34 | 42 | 4 | 7 | 1 | 1 | FE034042 | ○ |
| 35 | 43 | 4 | 7 | 1 | 1 | FE035043 | ● |
| 36 | 44 | 4 | 7 | 1 | 1 | FE036044 | ○ |
| 38 | 46 | 4 | 7 | 1 | 1 | FE038046 | ○ |
| 40 | 48 | 4 | 7 | 1 | 1 | FE040048 | ● |
| 42 | 50 | 4 | 7 | 1 | 1 | FE042050 | ○ |
| 44 | 52 | 4 | 7 | 1 | 1 | FE044052 | ○ |
| 45 | 53 | 4 | 7 | 1 | 1 | FE045053 | ● |
| 46 | 54 | 4 | 7 | 1 | 1 | FE046054 | ○ |
| 47 | 55 | 4 | 7 | 1 | 1 | FE047055 | ○ |
| 48 | 56 | 4 | 7 | 1 | 1 | FE048056 | ○ |
| 50 | 58 | 4 | 7 | 1 | 1 | FE050058 | ● |
| 50 | 62 | 5.5 | 10 | 1.5 | 1.5 | FE050062 | ○ |
| 51 | 59 | 4 | 7 | 1 | 1 | FE051059 | ○ |
| 52 | 60 | 4 | 7 | 1 | 1 | FE052060 | ○ |
| 54 | 62 | 4 | 7 | 1 | 1 | FE054062 | ○ |
| 55 | 63 | 4 | 7 | 1 | 1 | FE055063 | ● |
| 56 | 64 | 4 | 7 | 1 | 1 | FE056064 | ○ |
| 57 | 65 | 4 | 7 | 1 | 1 | FE057065 | ○ |
| 58 | 66 | 4 | 7 | 1 | 1 | FE058066 | ○ |
| 60 | 68 | 4 | 7 | 1 | 1 | FE060068 | ● |
| 60 | 72 | 5.5 | 10 | 1.5 | 1.5 | FE060072 | ○ |
| 62 | 70 | 4 | 7 | 1 | 1 | FE062070 | ○ |
| 63 | 71 | 4 | 7 | 1 | 1 | FE063071 | ● |
| 64 | 72 | 4 | 7 | 1 | 1 | FE064072 | ○ |
| 65 | 73 | 4 | 7 | 1 | 1 | FE065073 | ○ |
| 66 | 74 | 4 | 7 | 1 | 1 | FE066074 | ○ |
| 67 | 75 | 4 | 7 | 1 | 1 | FE067075 | ○ |
| 70 | 78 | 4 | 7 | 1 | 1 | FE070078 | ● |
| 75 | 83 | 4 | 7 | 1 | 1 | FE075083 | ○ |
| 80 | 88 | 4 | 7 | 1 | 1 | FE080088 | ● |
| 85 | 93 | 4 | 7 | 1 | 1 | FE085093 | ○ |
| 90 | 98 | 4 | 7 | 1 | 1 | FE090098 | ● |
| 95 | 103 | 4 | 7 | 1 | 1 | FE095103 | ○ |
| 100 | 108 | 4 | 7 | 1 | 1 | FE100108 | ● |
| 110 | 122 | 5.5 | 10 | 1.5 | 1.5 | FE110122 | ● |
| 115 | 127 | 5.5 | 10 | 1.5 | 1.5 | FE115127 | ○ |
| 120 | 132 | 5.5 | 10 | 1.5 | 1.5 | FE120132 | ○ |
| 125 | 137 | 5.5 | 10 | 1.5 | 1.5 | FE125137 | ● |
| 130 | 142 | 5.5 | 10 | 1.5 | 1.5 | FE130142 | ● |
| 135 | 147 | 5.5 | 10 | 1.5 | 1.5 | FE135147 | ○ |
| 140 | 152 | 5.5 | 10 | 1.5 | 1.5 | FE140152 | ● |
| 145 | 157 | 5.5 | 10 | 1.5 | 1.5 | FE145157 | ○ |
| 150 | 162 | 5.5 | 10 | 1.5 | 1.5 | FE150162 | ● |
| 160 | 172 | 5.5 | 10 | 1.5 | 1.5 | FE160172 | ● |
| 165 | 177 | 5.5 | 10 | 1.5 | 1.5 | FE165177 | ○ |
| 170 | 182 | 5.5 | 10 | 1.5 | 1.5 | FE170182 | ○ |
| 180 | 192 | 5.5 | 10 | 1.5 | 1.5 | FE180192 | ● |
| 185 | 197 | 5.5 | 10 | 1.5 | 1.5 | FE185197 | ○ |
| 190 | 202 | 5.5 | 10 | 1.5 | 1.5 | FE190202 | ● |
| 195 | 207 | 5.5 | 10 | 1.5 | 1.5 | FE195207 | ○ |
| 200 | 212 | 5.5 | 10 | 1.5 | 1.5 | FE200212 | ○ |
|
注： 1. “●” 有模具在制品； 2. “○” 无模具可提供车削加工制品； 如有特殊材质要求或更多尺寸要求请联系我们。 |
|||||||
