GDF 轴用组合密封

性能及用途

GDF 组合封是由一个聚氨酯密封滑环和一个方形橡胶密封圈组成。聚氨酯密封滑环的硬度较高，系统压力增大时不会被挤出，具有较小的摩擦系数，在密封面上有一个凹型结构，形成一个润滑油腔，降低了运动过程中的摩擦阻力；方形橡胶圈提供预紧力，可对密封滑环的磨损起补偿作用，橡胶弹性体传递压力敏感，具有良好的动态及静态密封效果。GDF组合密封广泛应用于起重机卷扬制动密封系统中。

优点

--耐磨损，使用寿命长
-- 密封效果良好
--沟槽简单，便于安装
--具有润滑腔

材料

密封滑环：聚氨酯    材料代码： P903
弹性体：丁腈橡胶    材料代码： N800
组件代码：P903N
对于低温的使用工况，弹性体材料推荐使用耐低温丁腈橡胶：NV705，组件代码： P903NV

技术数据

工作压力：≤25MPa
速度： ≤0.5m/s
温度： 丁腈橡胶   -35℃ to +120℃
              聚氨酯  -35℃ to +110℃
介质：液压油
重要提示：以上数据极限值，不可同时使用。例如：最大工作压力取决于材料类型、压力、温度、间隙等。在实际使用中由于工作参数的相互影响，最大值设定的相应要低。

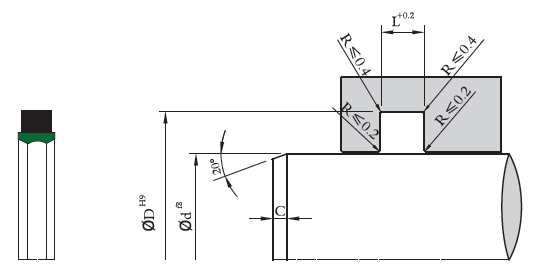

安装

沟槽：封闭式
为了避免密封件损坏，安装时密封件不要通过部件锐边并防止与安装工具锐角接触；必须去除密封件安装区域中的锐边和毛刺。

订货示例

GDF 轴用组合密封
系列号：GDF   活塞杆直径：d=90mm
订货号：GDF090101P903N
GDF ：系列号
090：活塞杆直径
101：沟槽直径
P903N：材料代码

GDF 轴用组合密封
d	D	L	C	订货号
86	96	6	8	GDF086096
90	101	6	8	GDF090101
93	103	6	8	GDF093103
103	113	6	8	GDF103113
112	122	6	8	GDF112122
132	142	6	8	GDF132142
136	146	6	8	GDF136146
如有特殊材质要求或更多尺寸要求请联系我们。
