QY 型静密封

性能及用途

QY 型静密封通过两个密封唇口的过盈压缩起到密封作用；工作时：系统压力作用在QY型密封圈谷部，增加了
密封唇口与缸筒及沟槽底径的接触应力，并且随压力的增大接触应力也相应的增大，从而起到动态密封作用。
相比O型圈加挡圈形式和其它压紧型静密封，有良好的抗挤出性能且便于装配。

优点

-- 使用寿命长
--密封效果良好，抗挤出
--结构简单，便于安装

材料

材料：聚氨酯     材料代码：P902

技术数据

工作压力：≤40MPa
温度：-35℃ to +110℃
介质：矿物液压油

重要提示：以上数据极限值，不可同时使用。例如：最大工作压力取决于材料类型、压力、温度、间隙等。在实际
使用中由于工作参数的相互影响，最大值设定的相应要低。

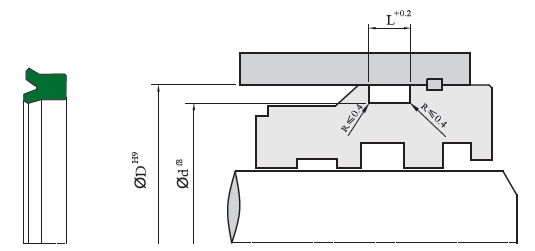

安装

沟槽：封闭式
为了避免密封件损坏，安装时密封件不要通过部件锐边并防止与安装工具锐角接触；必须去除密封件安装区域中的锐
边和毛刺。

订货示例

QY 静密封
系列号： QY   缸孔直径：d=200mm
订货号：QY200185P902
QY：系列号
200：缸孔直径
185：沟槽直径
P90：材料代码

QY 型静密封
D	d	L	C	订货号
180	165	11	8	QY180165
190	175	11	8	QY190175
200	185	11	8	QY200185
210	195	11	8	QY210195
220	205	11	8	QY220205
230	215	11	8	QY230215
240	225	11	8	QY240225
250	235	11	10	QY250235
260	245	11	10	QY260245
280	265	11	10	QY280265
290	275	11	10	QY290275
300	285	11	10	QY300285
320	305	11	10	QY320305
330	315	11	10	QY330315
350	335	11	10	QY350335
360	345	11	10	QY360345
370	355	11	10	QY370355
380	365	11	10	QY380365
390	375	11	10	QY390375
400	385	11	10	QY400385
420	405	11	10	QY420405
450	435	11	10	QY450435
480	465	11	10	QY480465
500	485	11	10	QY500485
如有特殊材质要求或更多尺寸要求请联系我们。
