JF 系列防尘密封

                                                  JF 系列防尘密封

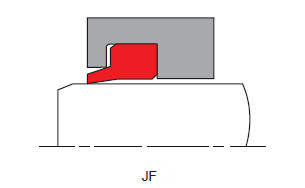

JF 防尘圈是通过挤压外径表面，使内唇口更可靠的接触活塞杆，可以有效的防止粉尘、污物、沙粒等进入。

应用范围

工作温度：-35℃~100℃
表面速度：≤0.5m/s
工作介质： HFA水基乳化液

安装

JF 型防尘圈容易装入结构相当简单的沟槽中，应避免防尘圈唇口与活塞杆孔眼或其它连接零件相接触，防尘圈最
好装在壳体外，这样排除的污物容易清除。


材料

标准材料为邵氏硬度A约90的NBR橡胶以及特殊高性能耐水解PU材质，针对特殊要求（压力、温度、速度等），
请与我们联系，我们将推荐合适方案。

性能与用途

JF防尘圈具有结构简单，截面小，安装方便，成本低等特点，能够有效防止污染物混入液压系统，广泛应用于煤矿
支护及大型综采设备。

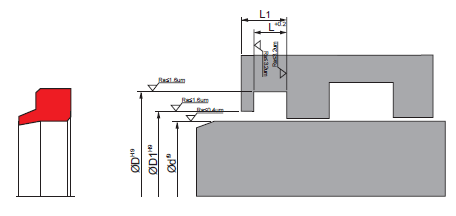

产品代号及沟槽尺寸：

d	D	D1	L	L1	订货号
30	42	34	5	8	JF030042
35	47	39	5	8	JF035047
40	56	45	6.5	10	JF040056
45	61	50	6.5	10	JF045061
50	66	55	6.5	10	JF050066
55	71	60	6.5	10	JF055071
60	76	65	6.5	10	JF060076
65	81	70	6.5	10	JF065081
70	86	75	6.5	10	JF070086
75	91	80	6.5	10	JF075091
80	96	85	6.5	10	JF080096
85	101	90	6.5	10	JF085101
90	106	95	6.5	10	JF090106
95	111	100	6.5	10	JF095111
100	120	106	8	12	JF100120
105	125	111	8	12	JF105125
110	130	116	8	12	JF110130
115	135	121	8	12	JF115135
120	140	126	8	12	JF120140
125	145	131	8	12	JF125145
130	150	136	8	12	JF130150
135	155	141	8	12	JF135155
140	160	146	8	12	JF140160
145	165	151	8	12	JF145165
150	170	156	8	12	JF150170
155	179	162	9	14	JF155179
160	184	167	9	14	JF160184
165	189	172	9	14	JF165189
170	194	177	9	14	JF170194
175	199	182	9	14	JF175199
180	204	187	9	14	JF180204
185	209	192	9	14	JF185209
190	214	197	9	14	JF190214
195	219	202	9	14	JF195219
200	224	207	9	14	JF200224
205	229	212	9	14	JF205229
210	234	217	9	14	JF210234
215	239	222	9	14	JF215239
220	244	227	9	14	JF220244
225	249	232	9	14	JF225249
230	254	237	9	14	JF230254
235	259	242	9	14	JF235259
240	264	247	9	14	JF240264
245	269	252	9	14	JF245269
250	274	257	9	14	JF250274
255	279	262	9	14	JF255279
260	284	267	9	14	JF260284
270	294	277	9	14	JF270294
280	304	287	9	14	JF280304
290	314	297	9	14	JF290314
300	324	307	9	14	JF300324
310	334	317	9	14	JF310334
320	344	327	9	14	JF320344
330	354	337	9	14	JF330354
340	364	347	9	14	JF340364
340	360	350	10	18	JF340360
350	374	358	10	18	JF350374
360	384	368	10	18	JF360384
360	380	370	10	18	JF360380
370	394	378	10	18	JF370394
380	404	388	10	18	JF380404
390	414	398	10	18	JF390414
400	424	408	10	18	JF400424
420	444	428	10	18	JF420444
440	464	448	10	18	JF440464
450	474	458	10	18	JF450474
465	485	475	10.2	18	JF465485
470	490	480	10.2	18	JF470490
480	500	490	10.2	18	JF480500
490	510	500	10.2	18	JF490510
500	520	510	10.2	18	JF500520
45	55.6	48	5.3	7	JF045055
50	60.6	53	5.3	7	JF050060
55	65.6	58	5.3	7	JF055065
60	70.6	63	5.3	7	JF060070
63	73.6	66	5.3	7	JF063073
65	75.6	68	5.3	7	JF065075
70	80.6	73	5.3	7	JF070080
70	82.2	76	7.2	12	JF070082
75	87.2	81	7.2	12	JF075087
80	92.2	86	7.2	12	JF080092
85	97.2	91	7.2	12	JF085097
85	98	92	7.5	11.5	JF085098
90	102.2	96	7.2	12	JF090102
95	107.2	101	7.2	12	JF095107
100	112.2	106	7.2	12	JF100112
105	117.2	111	7.2	12	JF105117
105	120	112	7.2	12	JF105120
110	122.2	116	7.2	12	JF110122
115	127.2	121	7.2	12	JF115127
120	132.2	126	7.2	12	JF120132
120	135	130	9.5	14	JF120135
130	142.2	136	7.2	12	JF130142
140	152.2	146	7.7	12	JF140152
140	155	150	9.5	14	JF140155
140	155	147.6	10.2	16	JF140155A
150	162.2	156	7.2	12	JF150162
150	165	157.6	10.2	16	JF150165
160	175	167.6	10.2	16	JF160175
180	200	190	10.2	18	JF180200
185	205	195	10.2	18	JF185205
190	210	200	10.2	18	JF190210
200	220	210	10.2	18	JF200220
210	230	220	10.2	18	JF210230
220	240	230	10.2	18	JF220240
230	250	240	10.2	18	JF230250
240	260	250	10.2	18	JF240260
250	270	260	10.2	18	JF250270
260	280	270	10.2	18	JF260280
270	290	280	10.2	18	JF270290
280	300	290	10.2	18	JF280300
290	310	300	10.2	18	JF290310
300	320	310	10.2	18	JF300320
310	330	320	10.2	18	JF310330
320	340	330	10.2	18	JF320340
330	350	340	10.2	18	JF330350
340	360	350	10.2	18	JF340360
350	370	360	10.2	18	JF350370
360	380	370	10.2	18	JF360380
380	400	390	12.5	18	JF380400
400	420	410	12.5	18	JF400420
420	440	430	12.5	18	JF420440
440	460	450	12.5	18	JF440460
如有其它特殊要求请联系我们。
