NL 系列活塞杆复合密封
NL 系列活塞杆复合密封

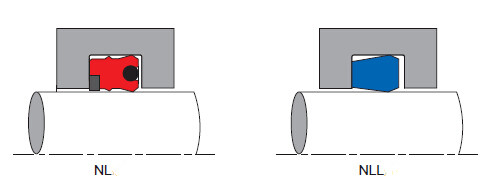

NL 型活塞杆密封由一个O型圈,加一个高强度PU密封圈和一个防挤出的挡圈三部分组成。单作用,嵌入沟槽稳定,
适合各种压力,抗载荷性强,允许较大的挤出间隙。
NLL 型活塞杆密封,采用特殊PU材料加工而成,实心结构使唇口外张贴紧密封表面,当使用压力大于30MPa时,应
加挡圈,最高工作压力可以达到70MPa。
应用范围
工作压力:P≤70MPa
工作温度:-30℃~100℃
表面速度:≤0.5m/s
工作介质: HFA水基乳化液
单作用活塞杆密封
安装
NL 型的活塞杆密封,通常安装于闭式沟槽中。在安装时,为了避免密封唇口被损伤,装配时请不要将密封件在锐边
上拉动。
材料
高强度密封圈采用特殊高性能耐水解PU材料,挡圈采用聚甲醛树脂,O型圈为NBR的材料制成。针对特殊要求(压力、温
度、速度等),请与我们联系,我们将推荐合适方案。
性能与用途
NL 型活塞杆密封,单作用,嵌入沟槽稳定,特殊的结构设计,抗高压,允许较大的挤出间隙耐压更高,广泛应用于煤矿支
护及大型综采设备。
有关挤出间隙“e”见下表:
压力 (Mpa) |
16 |
25 |
40 |
50 |
70 |
最大挤出间隙 (mm) |
0.4 |
0.3 |
0.2 |
0.1 |
0.25 |
产品代号及沟槽尺寸:
d |
D |
L |
H |
C |
订货号 |
40 |
52 |
13 |
12 |
5.5 |
NL040052 |
45 |
57 |
13 |
12 |
5.5 |
NL045057 |
50 |
62 |
13 |
12 |
5.5 |
NL050062 |
55 |
67 |
13 |
12 |
5.5 |
NL055067 |
60 |
72 |
13 |
12 |
5.5 |
NL060072 |
65 |
77 |
13 |
12 |
5.5 |
NL065077 |
70 |
82 |
13 |
12 |
5.5 |
NL070082 |
75 |
87 |
13 |
12 |
5.5 |
NL075087 |
80 |
92 |
13 |
12 |
5.5 |
NL080092 |
85 |
97 |
13 |
12 |
5.5 |
NL085097 |
90 |
102 |
13 |
12 |
5.5 |
NL090102 |
95 |
107 |
13 |
12 |
5.5 |
NL095107 |
100 |
116 |
17 |
16 |
6.5 |
NL100116 |
105 |
121 |
17 |
16 |
6.5 |
NL105121 |
110 |
126 |
17 |
16 |
6.5 |
NL110126 |
115 |
131 |
17 |
16 |
6.5 |
NL115131 |
120 |
136 |
17 |
16 |
6.5 |
NL120136 |
130 |
146 |
17 |
16 |
6.5 |
NL130146 |
135 |
151 |
17 |
16 |
6.5 |
NL135151 |
140 |
156 |
17 |
16 |
6.5 |
NL140156 |
145 |
161 |
17 |
16 |
6.5 |
NL145161 |
150 |
166 |
17 |
16 |
6.5 |
NL150166 |
160 |
180 |
20.5 |
19 |
8 |
NL160180 |
160 |
176 |
17 |
16 |
8 |
NL160176 |
165 |
185 |
20.5 |
19 |
8 |
NL165185 |
170 |
190 |
20.5 |
19 |
8 |
NL170190 |
170 |
186 |
17 |
16 |
8 |
NL170186 |
175 |
195 |
20.5 |
19 |
8 |
NL175195 |
180 |
200 |
20.5 |
19 |
8 |
NL180200 |
180 |
196 |
17 |
16 |
8 |
NL180196 |
185 |
205 |
20.5 |
19 |
8 |
NL185205 |
185 |
201 |
17 |
16 |
8 |
NL185201 |
190 |
210 |
20.5 |
19 |
8 |
NL190210 |
195 |
215 |
20.5 |
19 |
8 |
NL195215 |
200 |
220 |
20.5 |
19 |
8 |
NL200220 |
205 |
225 |
20.5 |
19 |
8 |
NL205225 |
210 |
230 |
20.5 |
19 |
8 |
NL210230 |
215 |
235 |
20.5 |
19 |
8 |
NL215235 |
220 |
240 |
20.5 |
19 |
8 |
NL220240 |
225 |
245 |
20.5 |
19 |
8 |
NL225245 |
230 |
250 |
20.5 |
19 |
8 |
NL230250 |
235 |
255 |
20.5 |
19 |
8 |
NL235255 |
240 |
260 |
20.5 |
19 |
8 |
NL240260 |
245 |
265 |
20.5 |
19 |
8 |
NL245265 |
250 |
270 |
20.5 |
19 |
8 |
NL250270 |
255 |
275 |
20.5 |
19 |
8 |
NL255275 |
260 |
280 |
20.5 |
19 |
8 |
NL260280 |
260 |
284 |
24 |
22.5 |
10 |
NL260284 |
265 |
285 |
20.5 |
19 |
10 |
NL265285 |
265 |
289 |
24 |
22.5 |
10 |
NL265289 |
270 |
290 |
20.5 |
19 |
10 |
NL270290 |
270 |
294 |
24 |
22.5 |
10 |
NL270294 |
275 |
295 |
20.5 |
19 |
10 |
NL275295 |
275 |
299 |
24 |
22.5 |
10 |
NL275299 |
280 |
300 |
20.5 |
19 |
10 |
NL280300 |
280 |
304 |
24 |
22.5 |
10 |
NL280304 |
285 |
305 |
20.5 |
19 |
10 |
NL285305 |
285 |
309 |
24 |
22.5 |
10 |
NL285309 |
290 |
310 |
20.5 |
19 |
10 |
NL290310 |
290 |
314 |
24 |
22.5 |
10 |
NL290314 |
300 |
320 |
21.5 |
20 |
10 |
NL300320 |
300 |
324 |
24 |
22.5 |
10 |
NL300324 |
305 |
325 |
21.5 |
20 |
10 |
NL305325 |
305 |
329 |
24 |
22.5 |
10 |
NL305329 |
320 |
340 |
21.5 |
20 |
10 |
NL320340 |
320 |
344 |
24 |
22.5 |
10 |
NL320344 |
340 |
360 |
21.5 |
20 |
10 |
NL340360 |
340 |
364 |
24 |
22.5 |
10 |
NL340364 |
350 |
370 |
21.5 |
20 |
10 |
NL350370 |
350 |
374 |
24 |
22.5 |
10 |
NL350374 |
360 |
384 |
24 |
22.5 |
10 |
NL360384 |
360 |
382 |
22 |
20.5 |
10 |
NL360382 |
380 |
404 |
24 |
22.5 |
10 |
NL380404 |
380 |
402 |
22 |
20.5 |
10 |
NL380402 |
400 |
424 |
24 |
22.5 |
10 |
NL400424 |
400 |
422 |
22 |
20.5 |
10 |
NL400422 |
420 |
444 |
24 |
22.5 |
10 |
NL420444 |
440 |
464 |
24 |
22.5 |
10 |
NL440464 |
470 |
495 |
24 |
22.5 |
10 |
NL470495 |
480 |
505 |
24 |
22.5 |
10 |
NL480505 |
500 |
525 |
24 |
22.5 |
10 |
NL500525 |
32 |
44 |
9.6 |
8.7 |
4.5 |
NL032044 |
40 |
52 |
9.6 |
8.7 |
4.5 |
NL040052 |
50 |
62 |
9.6 |
8.7 |
4.5 |
NL050062 |
56 |
71 |
12.5 |
11.4 |
4.5 |
NL056071 |
60 |
72 |
9.6 |
8.7 |
4.5 |
NL060072 |
60 |
75 |
13 |
11.9 |
4.5 |
NL060075 |
63 |
75 |
9.6 |
8.7 |
4.5 |
NL063075 |
70 |
82 |
9.6 |
8.7 |
4.5 |
NL070082 |
75 |
95 |
14 |
12.5 |
4.5 |
NL075095 |
80 |
95 |
16 |
14.5 |
4.5 |
NL080095 |
85 |
97 |
9.6 |
8.7 |
4.5 |
NL085097 |
90 |
105 |
16 |
14.5 |
5.5 |
NL090105 |
100 |
115 |
12 |
11 |
5.5 |
NL100115 |
100 |
115 |
16 |
14.5 |
5.5 |
NL100115A |
105 |
120 |
13 |
11.8 |
5.5 |
NL105120 |
110 |
125 |
16 |
14.5 |
5.5 |
NL110125 |
115 |
130 |
16 |
14.5 |
5.5 |
NL115130 |
120 |
135 |
16 |
14.5 |
5.5 |
NL120135 |
125 |
140 |
16 |
14.5 |
5.5 |
NL125140 |
128 |
143 |
16 |
14.5 |
5.5 |
NL128143 |
130 |
145 |
16 |
14.5 |
5.5 |
NL130145 |
135 |
155 |
15 |
13.6 |
5.5 |
NL135155 |
140 |
155 |
16 |
14.5 |
5.5 |
NL140155 |
150 |
165 |
16 |
14.5 |
5.5 |
NL150165 |
160 |
175 |
16 |
14.5 |
6.5 |
NL160175 |
160 |
177 |
16 |
14.5 |
6.5 |
NL160177 |
160 |
185 |
20 |
18 |
6.5 |
NL160185 |
165 |
182 |
16 |
14.5 |
6.5 |
NL165182 |
170 |
185 |
16 |
14.5 |
6.5 |
NL170185 |
177 |
192 |
16 |
14.5 |
6.5 |
NL177192 |
180 |
195 |
16 |
14.5 |
6.5 |
NL180195 |
185 |
200 |
16 |
14.5 |
6.5 |
NL185200 |
185 |
210 |
20 |
18 |
6.5 |
NL185210 |
190 |
205 |
16 |
14.5 |
6.5 |
NL190205 |
195 |
210 |
16 |
14.5 |
6.5 |
NL195210 |
195 |
215 |
16 |
14.5 |
8 |
NL195215 |
200 |
220 |
16 |
14.5 |
8 |
NL200220A |
210 |
230 |
16 |
14.5 |
8 |
NL210230A |
220 |
235 |
16 |
14.5 |
8 |
NL220235 |
220 |
240 |
16 |
14.5 |
8 |
NL220240A |
225 |
240 |
16 |
14.5 |
8 |
NL225240 |
225 |
250 |
20 |
18 |
8 |
NL225250 |
230 |
247 |
16 |
14.5 |
8 |
NL230247 |
230 |
250 |
16 |
14.5 |
8 |
NL230250A |
230 |
255 |
25 |
22.8 |
8 |
NL230255 |
235 |
255 |
16 |
14.5 |
8 |
NL235255A |
240 |
260 |
16 |
14.5 |
8 |
NL240260A |
245 |
270 |
20 |
18 |
10 |
NL245270 |
250 |
270 |
16 |
14.5 |
10 |
NL250270A |
255 |
275 |
16 |
14.5 |
10 |
NL255275 |
260 |
280 |
18 |
16.4 |
10 |
NL260280A |
265 |
285 |
16 |
14.5 |
10 |
NL265285 |
280 |
300 |
16 |
14.5 |
10 |
NL280300A |
285 |
305 |
18 |
16.4 |
10 |
NL285305A |
285 |
310 |
20 |
18 |
10 |
NL285310 |
290 |
310 |
18 |
16.4 |
10 |
NL290310A |
290 |
315 |
20 |
18 |
10 |
NL290315 |
295 |
315 |
18 |
16.4 |
10 |
NL295315A |
300 |
320 |
16 |
14.5 |
10 |
NL300320A |
305 |
325 |
18 |
16.4 |
10 |
NL305325A |
305 |
330 |
20 |
18 |
10 |
NL305330 |
305 |
335 |
18 |
16.4 |
10 |
NL305335 |
320 |
340 |
16 |
14.5 |
10 |
NL320340A |
320 |
340 |
18 |
16.4 |
10 |
NL320340B |
325 |
355 |
20 |
18 |
10 |
NL325355 |
335 |
355 |
18 |
16.4 |
10 |
NL335355A |
340 |
365 |
20 |
18 |
10 |
NL340365 |
350 |
375 |
20 |
18 |
10 |
NL350375 |
355 |
380 |
20 |
18 |
10 |
NL355380 |
360 |
385 |
20 |
18 |
10 |
NL360385 |
380 |
405 |
20 |
18 |
10 |
NL380405 |
390 |
415 |
20 |
18 |
10 |
NL390415 |
400 |
425 |
20 |
18 |
10 |
NL400425 |
如有其它特殊要求请联系我们。 |
