SH 系列山型活塞复合密封
SH 系列山型活塞复合密封
SH 组合密封由密封环、弹性体及L型导向环三部分组成，结构稳定，密封性能良好。密封环采用特殊性能的聚氨酯
材料，它降低了启动和运动摩擦力，大大减低了密封的磨损；弹性体采用NBR材料，保证了预紧力，大大增加了密封
的保压性能。

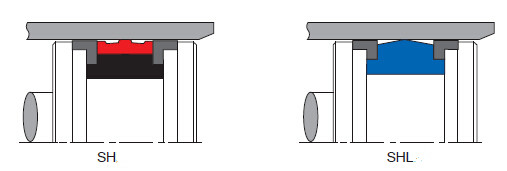

SHL型组合密封又称尖顶山型密封。尖顶的作用可减少接触面积，增大接触压强。山型密封摩擦阻力低、效率高、结
构简单，具有耐高压，耐磨损，静密封性能稳定的优点。
应用范围
工作压力：P≤60MPa
工作温度：-30℃~100℃
表面速度：≤0.5m/s
工作介质： HFA水基乳化液
双作用活塞密封，应用于液压支架和隧道机械。
安装
可安装在整体活塞，安装时不要从锐边上通过。
材料
密封环采用特殊高性能耐水解PU材料，导向环采用聚甲醛树脂，弹性体为NBR的材料制成。针对特殊要求（压力、温
度、速度等），请与我们联系，我们将推荐合适方案。
性能与用途
SH 型活塞组合密封结构稳定，具有双向密封效果。耐高压、抗挤出及耐磨损性能极佳，尤其适用于高压，广泛应用于煤矿支护
及大型综采设备。
有关挤出间隙“e”见下表：
| 压力 (Mpa) | 16 | 25 | 50 | 70 | 150 |
| 最大挤出间隙 (mm) | 0.6 | 0.4 | 0.2 | 0.1 | 0.05 |

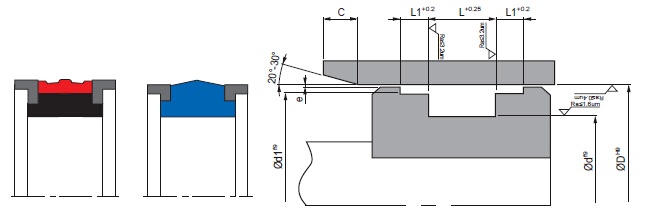

产品代号及沟槽尺寸：
| D | d | d1 | L | L1 | C | 订货号 |
| 63 | 51 | 57 | 17 | 9 | 6 | SH063051 |
| 80 | 68 | 74 | 17 | 9 | 6 | SH080068 |
| 100 | 87 | 94 | 18 | 9 | 6 | SH100087 |
| 105 | 92 | 99 | 18 | 9 | 6 | SH105092 |
| 110 | 97 | 104 | 18 | 9 | 6 | SH110097 |
| 120 | 107 | 114 | 18 | 9 | 6 | SH120107 |
| 125 | 112 | 119 | 18 | 9 | 6 | SH125112 |
| 130 | 115 | 124 | 21 | 9 | 7 | SH130115 |
| 140 | 125 | 134 | 21 | 9 | 7 | SH140125 |
| 145 | 130 | 139 | 21 | 9 | 7 | SH145130 |
| 150 | 135 | 144 | 21 | 9 | 7 | SH150135 |
| 155 | 140 | 149 | 21 | 9 | 7 | SH155140 |
| 160 | 145 | 154 | 21 | 9 | 7 | SH160145 |
| 165 | 150 | 159 | 21 | 9 | 7 | SH165150 |
| 170 | 155 | 164 | 21 | 9 | 7 | SH170155 |
| 175 | 160 | 169 | 21 | 9 | 7 | SH175160 |
| 180 | 165 | 174 | 21 | 9 | 7 | SH180165 |
| 185 | 170 | 179 | 21 | 9 | 7 | SH185170 |
| 190 | 175 | 184 | 21 | 9 | 7 | SH190175 |
| 195 | 180 | 189 | 21 | 9 | 7 | SH195180 |
| 200 | 182 | 194 | 25 | 9 | 10 | SH200182 |
| 205 | 187 | 199 | 25 | 9 | 10 | SH205187 |
| 210 | 192 | 204 | 25 | 9 | 10 | SH210192 |
| 215 | 197 | 209 | 25 | 9 | 10 | SH215197 |
| 220 | 202 | 214 | 25 | 9 | 10 | SH220202 |
| 225 | 207 | 219 | 25 | 9 | 10 | SH225207 |
| 230 | 212 | 224 | 25 | 9 | 10 | SH230212 |
| 235 | 217 | 229 | 25 | 9 | 10 | SH235271 |
| 240 | 222 | 234 | 25 | 9 | 10 | SH240222 |
| 245 | 227 | 239 | 25 | 9 | 10 | SH245227 |
| 250 | 232 | 244 | 25 | 9 | 10 | SH250232 |
| 260 | 242 | 254 | 25 | 9 | 10 | SH260242 |
| 270 | 252 | 264 | 25 | 9 | 10 | SH270252 |
| 280 | 262 | 274 | 25 | 9 | 10 | SH280262 |
| 290 | 272 | 284 | 25 | 9 | 7 | SH290272 |
| 300 | 282 | 294 | 25 | 9 | 7 | SH300282 |
| 310 | 292 | 304 | 25 | 9 | 7 | SH310292 |
| 320 | 302 | 314 | 25 | 9 | 7 | SH320302 |
| 330 | 312 | 324 | 25 | 9 | 7 | SH330312 |
| 340 | 322 | 334 | 25 | 9 | 7 | SH340322 |
| 350 | 332 | 344 | 25 | 9 | 10 | SH350332 |
| 360 | 342 | 354 | 25 | 9 | 10 | SH360342 |
| 370 | 352 | 364 | 25 | 9 | 10 | SH370352 |
| 380 | 362 | 374 | 25 | 9 | 10 | SH380362 |
| 390 | 372 | 384 | 25 | 9 | 10 | SH390372 |
| 400 | 382 | 394 | 25 | 9 | 10 | SH400382 |
| 410 | 392 | 404 | 25 | 9 | 10 | SH410392 |
| 420 | 402 | 414 | 25 | 9 | 10 | SH420402 |
| 430 | 412 | 424 | 25 | 9 | 10 | SH430412 |
| 440 | 422 | 434 | 25 | 9 | 10 | SH440422 |
| 450 | 432 | 444 | 25 | 9 | 10 | SH450432 |
| 460 | 442 | 454 | 25 | 9 | 10 | SH460442 |
| 480 | 462 | 474 | 25 | 9 | 10 | SH480462 |
| 500 | 482 | 494 | 25 | 9 | 10 | SH500482 |
| 如有其它特殊要求请联系我们。 | ||||||
