G01 系列活塞复合密封
G01 系列活塞复合密封

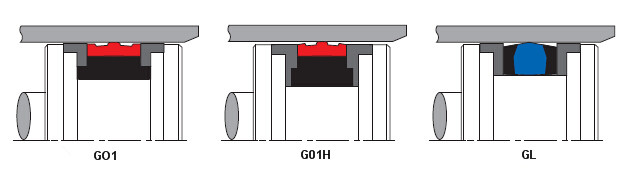

G01/G01H 组合密封由密封环、弹性体及L型导向环三部分组成，结构稳定，密封性能良好。密封环采用特殊性能的PU材料，
它降低了启动和运动摩擦力，大大减低了密封的磨损，弹性体采用NBR材料，保证了足够的预紧力，大大增加了密封的保压
性能。其中G01H型密封采用全封闭型式具有自动补偿作用，因而耐高压性能更高。
GL 型组合密封是引进波兰技术，由软质耐水解聚氨酯与硬质耐水解聚氨酯复合而成，软质聚氨酯长期工作在乳化液中具有良好
的稳定性，摩擦系数小，耐压及抗疲劳性能极佳，硬质耐水解聚氨酯具有极高的压缩回弹性能，与软质聚氨酯复合有效地保证了
密封在受压时不被挤出。
应用范围
工作压力：G01：P≤70MPa
G01H： P≤150MPa
GL： P≤70MPa
工作温度：-30℃~100℃
表面速度：≤0.5m/s
工作介质： HFA水基乳化液
双作用活塞密封，应用于液压支架和隧道机械。
安装
可安装在整体活塞，安装时不要从锐边上通过。
材料
密封环采用特殊高性能耐水解PU材料，导向环采用聚甲醛树脂，弹性体为NBR的材料制成。针对特殊要求（压力、温度、速
度等），请与我们联系，我们将推荐合适方案。
性能与用途
活塞组合密封结构稳定，具有双向密封的效果，耐高压、抗挤出及耐磨损性能极佳，尤其适用于高压，广泛应用于煤矿支护及大
型综采设备。
有关挤出间隙“e”见下表：
| 压力 (Mpa) | 16 | 25 | 50 | 70 | 150 |
| 最大挤出间隙 (mm) | 0.6 | 0.4 | 0.2 | 0.1 | 0.05 |
产品代号及沟槽尺寸：
| D | d | d1 | L | L1 | C | 订货号 |
| 50 | 34 | 44 | 28 | 9 | 6 | G01-050034 |
| 55 | 39 | 49 | 28 | 9 | 6 | G01-055039 |
| 60 | 44 | 54 | 28 | 9 | 6 | G01-060044 |
| 63 | 47 | 57 | 28 | 9 | 6 | G01-063047 |
| 65 | 49 | 59 | 28 | 9 | 6 | G01-065049 |
| 70 | 54 | 64 | 28 | 9 | 6 | G01-070054 |
| 75 | 59 | 69 | 28 | 9 | 6 | G01-075059 |
| 80 | 64 | 74 | 28 | 9 | 6 | G01-080064 |
| 85 | 69 | 79 | 28 | 9 | 6 | G01-085069 |
| 90 | 74 | 84 | 28 | 9 | 6 | G01-090074 |
| 95 | 79 | 89 | 28 | 9 | 6 | G01-095079 |
| 100 | 80 | 94 | 34 | 9 | 7 | G01-100080 |
| 105 | 85 | 99 | 34 | 9 | 7 | G01-105085 |
| 110 | 90 | 104 | 34 | 9 | 7 | G01-110090 |
| 115 | 95 | 109 | 34 | 9 | 7 | G01-115095 |
| 120 | 100 | 114 | 34 | 9 | 7 | G01-120100 |
| 125 | 105 | 119 | 34 | 9 | 7 | G01-125105 |
| 130 | 110 | 124 | 34 | 9 | 7 | G01-130110 |
| 140 | 120 | 134 | 34 | 9 | 7 | G01-140120 |
| 150 | 130 | 144 | 34 | 9 | 7 | G01-150130 |
| 160 | 135 | 154 | 38 | 9 | 8 | G01-160135 |
| 170 | 145 | 164 | 38 | 9 | 8 | G01-170145 |
| 180 | 155 | 174 | 38 | 9 | 8 | G01-180155 |
| 190 | 165 | 184 | 38 | 9 | 8 | G01-190165 |
| 200 | 175 | 194 | 38 | 9 | 8 | G01/G01H-200175 |
| 210 | 185 | 204 | 38 | 9 | 8 | G01/G01H-210185 |
| 220 | 195 | 214 | 38 | 9 | 8 | G01/G01H-220195 |
| 230 | 205 | 224 | 38 | 9 | 8 | G01/G01H-230205 |
| 240 | 215 | 234 | 38 | 9 | 8 | G01/G01H-240215 |
| 250 | 225 | 244 | 38 | 9 | 8 | G01/G01H-250225 |
| 260 | 235 | 254 | 38 | 9 | 8 | G01/G01H-260235 |
| 270 | 245 | 264 | 38 | 9 | 8 | G01/G01H-270245 |
| 280 | 255 | 274 | 38 | 9 | 8 | G01/G01H-280255 |
| 290 | 265 | 284 | 38 | 9 | 8 | G01/G01H-290265 |
| 300 | 275 | 294 | 38 | 9 | 8 | G01H-300275 |
| 310 | 285 | 304 | 38 | 9 | 9 | G01H-310285 |
| 320 | 295 | 314 | 38 | 9 | 9 | G01H-320295 |
| 320 | 290 | 314 | 42 | 9 | 9 | G01H-320290 |
| 330 | 305 | 324 | 38 | 9 | 9 | G01H-330305 |
| 340 | 315 | 334 | 38 | 9 | 9 | G01H-340315 |
| 350 | 325 | 344 | 38 | 9 | 9 | G01H-350325 |
| 360 | 335 | 354 | 38 | 9 | 9 | G01H-360335 |
| 360 | 330 | 354 | 42 | 9 | 9 | G01H-360330 |
| 370 | 345 | 364 | 38 | 9 | 9 | G01H-370345 |
| 380 | 355 | 374 | 38 | 9 | 9 | G01H-380355 |
| 390 | 365 | 384 | 38 | 9 | 9 | G01H-390365 |
| 400 | 375 | 394 | 38 | 9 | 10 | G01H-400375 |
| 410 | 385 | 404 | 38 | 9 | 10 | G01H-410385 |
| 420 | 395 | 414 | 38 | 9 | 10 | G01H-420395 |
| 430 | 405 | 424 | 38 | 9 | 10 | G01H-430405 |
| 440 | 415 | 434 | 38 | 9 | 10 | G01H-440415 |
| 450 | 425 | 444 | 38 | 9 | 10 | G01H-450425 |
| 460 | 435 | 454 | 38 | 9 | 10 | G01H-460435 |
| 470 | 445 | 464 | 38 | 9 | 10 | G01H-470445 |
| 480 | 455 | 474 | 38 | 9 | 10 | G01H-480445 |
| 500 | 475 | 494 | 38 | 9 | 10 | G01H-500475 |
| 520 | 495 | 514 | 38 | 9 | 10 | G01H-520495 |
| 540 | 515 | 534 | 38 | 9 | 10 | G01H-540515 |
| 560 | 545 | 554 | 38 | 9 | 10 | G01H-560545 |
| 如有其它特殊要求请联系我们。 | ||||||
