GYN 密封圈

性能及用途

GYN 活塞杆密封是一种单作用、紧凑型的唇型密封件。静态时：通过两个密封唇口的过盈压缩起到密封作用；工作
时： 系统压力作用在Y型密封圈谷部，增加了密封唇口与活塞杆及沟槽底径的接触应力，并且随压力的增大接触应力也
相应的增大，从而起到动态密封作用。由于没有副唇口，在低压时它的摩擦力比GY型密封圈要小。GYN密封圈主要应用
于重载行走机械和静压中的活塞杆、柱塞等。

优点

--密封效果良好，耐磨损
--对压力变化适应能力强
--耐冲击，适用于恶劣的工况
--结构简单，便于安装
--标准元件，用于标准的安装沟槽

材料

标准用途
材料：聚氨酯       材料代码： P902
            挡圈           材料代码：T600

对于高温使用工况，材料推荐使用氟橡胶：F900

对于高压使用工况，挡圈材料推荐使用聚甲醛： S805

技术数据

工作压力：≤40MPa
速度：≤0.5m/s
温度：-35℃ to +110℃
介质：液压油、乳化液、水

配合间隙

工作压力 /MPa		5	10	20	30	40
最大径向间隙 E	d＜60mm	0.40	0.30	0.20	0.15	0.10
	d≥60mm	0.50	0.40	0.30	0.20	0.15


重要提示：以上数据极限值，不可同时使用。例如：最大工作压力取决于材料类型、压力、温度、间隙等。在实际
使用中由于工作参数的相互影响，最大值设定的相应要低。

安装

沟槽：封闭式；开放式 (对于极限直径和极限横截面的情况建议采用开放式沟槽)
为了避免密封件损坏，安装时密封件不要通过部件锐边并防止与安装工具锐角接触；必须去除密封件安装区域中的锐边和毛刺。

订货示例

GYN 密封圈
系列号： GYN    活塞杆直径：d=100mm
订货号：GYN100115P902
GYN：系列号
10：沟槽直径
P902：材料代码


GYN 单唇密封圈
GYN 单唇密封圈 (JIS 标准)

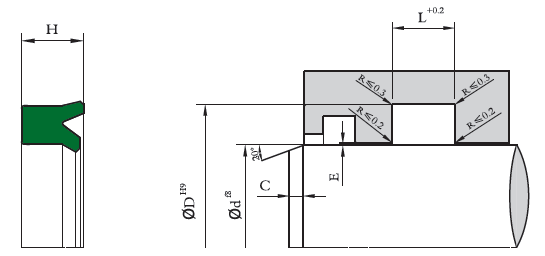

d	D	L	L1   (带挡圈)	H	C	订货号	挡圈订货号	注
*15	24	5.7	7.7	5	2	GYN015024	DF15*24*2	●
*18	26	5.7	7.7	5	2	GYN018026	DF18*26*2	●
*20	28	5.7	7.7	5	2	GYN020028A	DF20*28*2	●
*22	30	5.7	7.7	5	2	GYN022030A	DF22*30*2	●
*25	33	5.7	7.7	5	2.5	GYN025033A	DF25*33*2	●
*28	36	5.7	8.7	5	2.5	GYN028036A	DF28*36*2	○
*30	40	7	10	6	2.5	GYN030040A	DF30*40*3	○
35	45	7	10	6	2.5	GYN035045A	DF35*45*3	●
40	50	7	10	6	2.5	GYN040050A	DF40*50*3	●
45	55	7	10	6	2.5	GYN045055A	DF45*55*3	●
50	60	7	10	6	2.5	GYN050060A	DF50*60*3	●
55	65	7	10	6	2.5	GYN055065A	DF55*65*3	●
60	70	7	10	6	2.5	GYN060070	DF60*70*3	●
63	73	7	10	6	2.5	GYN063073	DF63*73*3	●
65	75	7	10	6	2.5	GYN065075A	DF65*75*3	●
70	80	7	10	6	2.5	GYN070080A	DF70*80*3
75	85	7	10	6	2.5	GYN075085A	DF75*85*3	●
80	90	7	10	6	2.5	GYN080090A	DF80*90*3	●
85	100	10	13	9	4	GYN085100	DF85*100*3	●
90	105	10	13	9	4	GYN090105A	DF90*105*3	●
95	110	10	13	9	4	GYN095110	DF95*110*3	●
100	115	10	13	9	4	GYN100115A	DF100*115*3	●
105	120	10	13	9	4	GYN105120	DF105*120*3	●
110	125	10	13	9	4	GYN110125A	DF110*125*3	●
120	135	10	13	9	4	GYN120135A	DF120*135*3	●
125	140	10	13	9	4	GYN125140	DF125*140*3	●
130	145	10	13	9	4	GYN130145	DF130*145*3	●
140	155	10	13	9	4	GYN140155	DF140*155*3	●
145	160	10	13	9	4	GYN145160	DF145*160*3	○
150	165	10	13	9	4	GYN150165	DF150*165*3	●
155	170	10	14	9	4	GYN155170	DF155*170*4	○
160	175	10	14	9	4	GYN160175	DF160*175*4	●
165	180	10	14	9	4	GYN165180	DF165*180*4	○
170	185	10	14	9	4	GYN170185	DF170*185*4	●
175	190	10	14	9	4	GYN175190	DF175*190*4	○
180	200	13	17	12	5	GYN180200A	DF180*200*4	●
190	210	13	17	12	5	GYN190210	DF190*210*4	●
200	220	13	17	12	5	GYN200220	DF200*220*4	●
210	230	13	17	12	5	GYN210230	DF210*230*4	●
220	240	13	17	12	5	GYN220240	DF220*240*4	●
225	245	13	17	12	5	GYN225245	DF225*245*4	○
230	250	13	17	12	5	GYN230250A	DF230*250*4	○
240	260	13	17	12	5	GYN240260A	DF240*260*4	●
250	270	13	17	12	5	GYN250270	DF250*270*4	○
260	285	17	21	16	6.5	GYN260285	DF260*285*4	○
270	295	17	21	16	6.5	GYN270295	DF270*295*4	○
280	305	17	21	16	6.5	GYN280305	DF280*305*4	○
290	315	17	21	16	6.5	GYN290315	DF290*315*4	○
300	325	17	21	16	6.5	GYN300325	DF300*325*4	○
GYN 单唇密封圈  (ISO 标准)
*14	22	6.3	8.3	5.7	4.5	GYN014022	DF14*22*2	●
*18	28	8	10	7.3	4.5	GYN018028	DF18*28*2	●
*20	28	6.3	8.3	5.7	4.5	GYN020028B	DF20*28*2	●
*20	30	8	10	7.3	4.5	GYN020030	DF20*30*2	●
*22	30	6.3	8.3	5.7	4.5	GYN022030B	DF22*30*2	●
*22	32	8	10	7.3	4.5	GYN022032	DF22*32*2	●
*25	33	6.3	8.3	5.7	4.5	GYN025033B	DF25*33*2	●
*25	33	7.3	9.3	6.5	4.5	GYN025033C	DF25*33*2	●
*25	35	8	10	7.3	4.5	GYN025035	DF25*35*2	●
*28	36	6.3	8.3	5.7	4.5	GYN028036B	DF28*36*2	●
*28	38	8	10	7.3	4.5	GYN028038	DF28*38*3	●
*30	38	6.3	8.3	5.7	4.5	GYN030038	DF30*38*2	●
*30	40	8	11	7.3	4.5	GYN030040B	DF30*40*3	●
32	42	8	11	7.3	4.5	GYN032042	DF32*42*3	●
35	45	8	11	7.3	4.5	GYN035045	DF35*45*3	●
36	46	8	11	7.3	4.5	GYN036046	DF36*46*3	●
38	48	8	11	7.3	4.5	GYN038048	DF38*48*3	●
40	50	8	11	7.3	4.5	GYN040050B	DF40*50*3	●
40	55	12.5	15.5	11.4	5.5	GYN040055	DF40*55*3	●
45	53	6.3	8.3	5.7	4.5	GYN045053	DF45*53*2	●
45	55	8	11	7.3	4.5	GYN045055B	DF45*55*3	●
45	60	12.5	15.5	11.4	5.5	GYN045060	DF45*60*3	●
50	60	8	11	7.3	4.5	GYN050060B	DF50*60*3	●
50	65	12.5	15.5	11.4	5.5	GYN050065	DF50*65*3	●
55	65	8	11	7.3	4.5	GYN055065B	DF55*65*3	●
55	70	12.5	15.5	11.4	5.5	GYN055070	DF55*70*3	●
56	66	7.5	10.5	6.5	4.5	GYN056066	DF56*66*3	●
56	71	12.5	15.5	11.4	5.5	GYN056071	DF56*71*3	●
60	75	12.5	15.5	11.4	5.5	GYN060075	DF60*75*3	●
63	78	12.5	15.5	11.4	5.5	GYN063078	DF63*78*3	●
65	75	8	11	7.3	4.5	GYN065075B	DF65*75*3	●
65	80	12.5	15.5	11.4	5.5	GYN065080	DF65*80*3	●
65	85	12.5	15.5	11.4	5.5	GYN065085	DF65*85*3	●
70	80	8	11	7.3	4.5	GYN070080B	DF70*80*3	●
70	85	12.5	15.5	11.4	5.5	GYN070085	DF70*85*3	●
75	85	8	11	7.3	4.5	GYN075085B	DF75*85*3	●
80	90	8	11	7.3	4.5	GYN080090B	DF80*90*3	●
80	95	12.5	15.5	11.4	5.5	GYN080095	DF80*95*3	●
90	100	7.5	11	6.5	4.5	GYN090100	DF90*100*3	●
90	105	12.5	15.5	11.4	5.5	GYN090105B	DF90*105*3	●
100	115	12.5	15.5	11.4	5.5	GYN100115B	DF100*115*3	●
100	120	16	19	14.5	6	GYN100120	DF100*120*3	●
105	125	16	19	14.5	6	GYN105125	DF105*125*3	●
110	125	10.6	13.6	9.6	5.5	GYN110125B	DF110*125*3	●
110	130	16	19	14.5	6	GYN110130	DF110*130*3	●
120	135	16	19	14.5	6	GYN120135B	DF120*135*3	●
120	140	16	19	14.5	6	GYN120140	DF120*140*3	●
125	145	16	19	14.5	6	GYN125145	DF125*145*3	●
130	150	16	19	14.5	6	GYN130150	DF130*150*3	●
135	150	16	19	14.5	6	GYN135150	DF135*150*3	●
140	160	16	19	14.5	6	GYN140160	DF140*160*3	●
145	165	16	19	14.5	6	GYN145165	DF145*165*3	○
150	170	16	19	14.5	6	GYN150170	DF150*170*3	●
160	180	16	20	14.5	6	GYN160180	DF160*180*4	●
160	185	20	24	18.2	6.5	GYN160185	DF160*185*4	●
170	195	20	24	18.2	6.5	GYN170195	DF170*195*4	○
180	200	16	20	14.5	6	GYN180200B	DF180*200*4	●
180	205	20	24	18.2	6.5	GYN180205	DF180*205*4	●
200	225	20	24	18.2	6.5	GYN200225	DF200*225*4	●
220	250	25	29	22.7	8	GYN220250	DF220*250*4	●
225	250	20	24	18.2	6.5	GYN225250	DF225*250*4	○
230	250	16	20	14.5	6	GYN230250B	DF230*250*4	●
230	260	25	29	22.7	8	GYN230260	DF230*260*4	●
240	260	16	20	14.5	6	GYN240260B	DF240*260*4	●
250	280	25	29	22.7	8	GYN250280	DF250*280*4	○
270	300	25	29	22.7	8	GYN270300	DF270*300*4	●
280	300	16	20	14.5	6	GYN280300	D280F*300*4	●
280	310	25	29	22.7	8	GYN280310	DF280*310*4	●
320	360	32	36	30	8	GYN320360	DF320*360*4	○
360	400	32	36	30	8	GYN360400	DF360*400*4	○
注：  1. “●”  有模具在制品； 2. “○” 无模具可提供车削加工制品； 3. “*” 建议采用分体式沟槽。 如有特殊材质要求或更多尺寸要求请联系我们。
