GYT 双唇密封圈
GYT 双唇密封圈
性能及用途GYT 双唇密封圈是设计成主、副两道密封唇口的唇型密封。静态时：通过两个密封唇口的过盈压缩起到密封作用；工作
时： 系统压力作用在Y型密封圈谷部，增加了密封唇口与活塞杆及沟槽底径的接触应力，并且随压力的增大接触应力也
相应的增大，从而起到动态密封作用。主、副两道唇口之间含有少量的油膜，有效防止密封件干摩擦和过早磨损。GYT密
封圈主要应用于重载行走机械和静压中的活塞杆、柱塞等。
优点
--密封效果良好，耐磨损
--对压力变化适应能力强
--耐冲击，适用于恶劣的工况
--结构简单，便于安装
--标准元件，用于标准的安装沟槽
材料
标准用途
材料：聚氨酯 材料代码： P902
技术数据
工作压力： ≤40MPa
速度：≤0.5m/s
温度：-35℃ to +110℃
介质：液压油、乳化液、水
配合间隙
| 工作压力 /MPa | 5 | 10 | 20 | 30 | 40 | |
|
最大径向间隙 E |
d＜60mm | 0.40 | 0.30 | 0.20 | 0.15 | 0.10 |
| d≥60mm | 0.50 | 0.40 | 0.30 | 0.20 | 0.15 | |
重要提示：以上数据极限值，不可同时使用。例如：最大工作压力取决于材料类型、压力、温度、间隙等。在实际
使用中由于工作参数的相互影响，最大值设定的相应要低。
安装
沟槽：封闭式；开放式 (对于极限直径和极限横截面的情况建议采用开放式沟槽)
为了避免密封件损坏，安装时密封件不要通过部件锐边并防止与安装工具锐角接触；必须去除密封件安装区域中的锐边和毛刺。
订货示例
GYT 双唇密封圈
系列号： GYT 活塞杆直径：d=100mm
订货号：GYT100120P902
GYT：系列号
100：活塞杆直径
120：沟槽直径
P902：材料代码

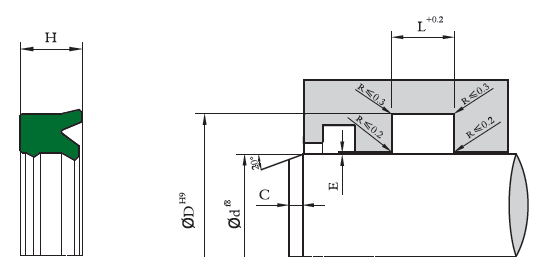

| GYT 双唇密封圈 | ||||||
 |
||||||
| d | D | L | H | C | 订货号 | 注 |
| *15 | 25 | 7 | 6 | 4.5 | GYT015025 | ○ |
| *20 | 30 | 7 | 6 | 4.5 | GYT020030 | ○ |
| *22 | 30 | 7 | 6 | 4.5 | GYT022030 | ● |
| *25 | 35 | 7 | 6 | 4.5 | GYT025035 | ● |
| *30 | 40 | 11 | 10 | 4.5 | GYT030040 | ● |
| 32 | 42 | 7 | 6 | 4.5 | GYT032042 | ● |
| 35 | 50 | 10 | 9 | 4.5 | GYT035050 | ● |
| 35 | 43 | 8 | 7 | 4.5 | GYT035043 | ● |
| 40 | 50 | 11 | 10 | 4.5 | GYT040050 | ● |
| 40 | 55 | 10 | 9 | 4.5 | GYT040055 | ○ |
| 45 | 55 | 11 | 10 | 4.5 | GYT045055 | ● |
| 45 | 56 | 8 | 7 | 4.5 | GYT045056 | ● |
| 45 | 60 | 10 | 9 | 4.5 | GYT045060 | ● |
| 50 | 60 | 11 | 10 | 4.5 | GYT050060 | ● |
| 55 | 65 | 11 | 10 | 4.5 | GYT055065 | ● |
| 55 | 67 | 11 | 10 | 4.5 | GYT055067 | ● |
| 55 | 70 | 10 | 11 | 4.5 | GYT055070 | ● |
| 60 | 70 | 9 | 8 | 4.5 | GYT060070A | ● |
| 60 | 70 | 11 | 10 | 4.5 | GYT060070B | ● |
| 63 | 73 | 11 | 10 | 4.5 | GYT063073A | ● |
| 63 | 73 | 13 | 12 | 5.5 | GYT063073B | ● |
| 65 | 80 | 10 | 9 | 4.5 | GYT065080 | ● |
| 70 | 80 | 11 | 10 | 4.5 | GYT070080A | ● |
| 70 | 80 | 13 | 12 | 5.5 | GYT070080B | ● |
| 75 | 90 | 13 | 12 | 5.5 | GYT075090A | ● |
| 75 | 90 | 11 | 10 | 4.5 | GYT075090B | ● |
| 80 | 90 | 13 | 12 | 5.5 | GYT080090 | ● |
| 80 | 95 | 10 | 9 | 4.5 | GYT080095 | ● |
| 85 | 100 | 13 | 12 | 5.5 | GYT085100 | ● |
| 90 | 102 | 10 | 9 | 4.5 | GYT090102 | ● |
| 95 | 115 | 13 | 12 | 5.5 | GYT095115 | ● |
| 100 | 120 | 13 | 12 | 5.5 | GYT100120 | ● |
| 105 | 120 | 11 | 10 | 5.5 | GYT105120 | ● |
| 105 | 125 | 13 | 12 | 5.5 | GYT105125 | ○ |
| 110 | 130 | 13 | 12 | 5.5 | GYT110130 | ● |
| 120 | 140 | 13 | 12 | 5.5 | GYT120140 | ● |
| 130 | 150 | 13 | 12 | 5.5 | GYT130150 | ● |
| 140 | 160 | 13 | 12 | 5.5 | GYT140160 | ○ |
| 160 | 185 | 17 | 16 | 6.5 | GYT160185 | ○ |
| 180 | 205 | 17 | 16 | 6.5 | GYT180205 | ○ |
| 200 | 225 | 17 | 16 | 6.5 | GYT200225 | ○ |
|
注： 1. “●” 有模具在制品； 2. “○” 无模具可提供车削加工制品； 3. “*” 建议采用分体式沟槽。 如有特殊材质要求或更多尺寸要求请联系我们。 |
||||||
